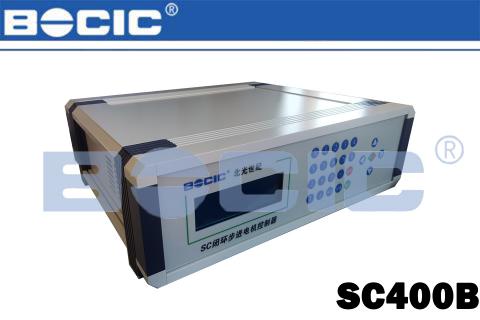

SC400B閉環步進電機控制器
- SC400系列步進電機控制器可以同步控制一至四維電移臺，主要由電源、驅動器、控制板卡和顯示屏組成。
運動控制卡具有四通道高速脈沖輸出接口，最高脈沖輸出頻率可達 200KHz；
其控制核心由 CorexM4 高性能處理器組成；
可以同步控制四軸，實現多軸聯動或單獨 PTP 運動；
支持空間直線插補和第 1、2 軸的圓弧插補；
配步進電機驅動器，常規為2到128細分
高分辨率，實現微小位移
配備與電移臺連接和與計算機連接的標準通訊接口
提供軟件通訊協議，方便用戶二次開發
運行穩定系統可靠性高
控制器具有增量式編碼器接口和絕編對式編碼器接口，可實現高精度實時動態位置補償，大大提高光學移動平臺的定位精度，可滿足光學移動平臺的高精、高速應用。- 產品介紹
- 產品參數
|
型號 |
驅動軸數 |
驅動電機型號 |
外形尺寸 |
|
SC401B/SC411B |
1 |
42/56步進電機 |
340×300×105 |
|
SC402B/SC412B |
2 |
42/56步進電機 |
340×300×105 |
|
SC403B/SC413B |
3 |
42/56步進電機 |
340×300×105 |
|
SC404B/SC414B |
4 |
42/56步進電機 |
340×300×105 |
|
SC405B/SC415B |
5 |
42/56步進電機 |
385×340×135 |
|
SC406B/SC416B |
6 |
42/56步進電機 |
385×340×135 |
注：1、SC402B為雙軸42步進電機對應控制器，SC412B為雙軸56步進電機對應控制器；
SC403B為三軸42步進電機對應控制器，SC413B為三軸56步進電機對應控制器；
如有42和56混合使用控制器，請聯系公司
2、五軸和六軸控制器不區分開環閉環，型號都以閉環為準
