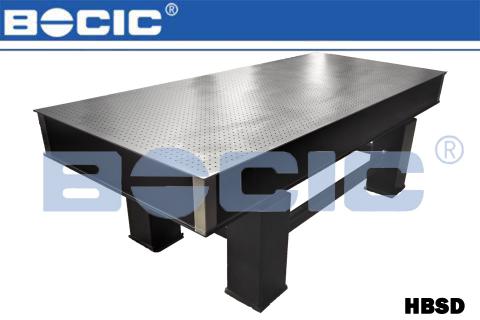

1、特點：結構堅固，價格相對較低，維護調整工作量少，對高頻振動有較好的隔振效果
2、適用場景：廣泛應用于光學實驗、光通信、光譜實驗、激光干涉、全息應用、激光微細加工、精密計量儀器等領域。
3、臺面內部通常采用多層夾心式結構，由上臺面、蜂窩狀支撐結構和底面組成，上臺面一般為高導磁不銹鋼材料或弱導磁不銹鋼臺面。蜂窩狀支撐結構可以降低平臺整體重量，提高隔振性能。支撐部分采用剪切型多層復合橡膠隔振結構或阻尼隔震墊（如高分子復合橡膠等，能有效衰減振動能量，對高頻振動有良好的隔振能力）
4、高分子阻尼隔振平臺，支架內部采用了頂級的高分子阻尼材料和超低剛度的阻尼結構，很大程度的減少振動對臺面的影響，有著較高的穩定性和卓越的隔振性能，搭配光學平臺使用，推薦對于振動要求不高的儀器使用，可選配腳輪，支架可定制獨立式圓腿樣式。
|
尺寸（mm）可定制 |
臺面厚度（mm） |
支腿數量 |
支腿外形（mm）
|
孔間距（mm） |
臺面重量（kg） |
|
|
HBSD-12-08 |
1200×800 |
100 |
4 |
200×200 |
25×25 |
≈112 |
|
HBSD-12-10 |
1200×1000 |
100 |
4 |
200×200 |
25×25 |
≈140 |
|
HBSD-15-10 |
1500×1000 |
200 |
4 |
25×25 |
≈206 |
|
|
HBSD-20-10 |
2000×1000 |
200 |
4 |
200×200 |
25×25 |
≈276 |
|
HBSD-30-10 |
3000×1000 |
300 |
6 |
200×200 |
25×25 |
≈498 |
|
HBSD-15-12 |
1500×1200 |
200 |
4 |
200×200 |
25×25 |
≈248 |
|
HBSD-18-12 |
1800×1200 |
200 |
4 |
200×200 |
25×25 |
≈302 |
|
HBSD-20-12 |
2000×1200 |
200 |
4 |
200×200 |
25×25 |
≈334 |
|
HBSD-24-12 |
2400×1200 |
200 |
4 |
200×200 |
25×25 |
≈401 |
|
HBSD-30-12 |
3000×1200 |
300 |
6 |
200×200 |
25×25 |
≈597 |
|
HBSD-35-12 |
3500×1200 |
300 |
6 |
200×200 |
25×25 |
≈698 |
|
HBSD-20-15 |
2000×1500 |
200 |
4 |
200×200 |
25×25 |
≈418 |
|
HBSD-24-15 |
2400×1500 |
200 |
4 |
200×200 |
25×25 |
≈501 |
|
HBSD-30-15 |
3000×1500 |
300 |
6 |
200×200 |
25×25 |
≈748 |
|
HBSD-35-15 |
3500×1500 |
300 |
6 |
200×200 |
25×25 |
≈872 |
|
HBSD-40-15 |
4000×1500 |
300 |
6 |
200×200 |
25×25 |
≈998 |
|
HBSD-42-15 |
4200×1500 |
300 |
6 |
200×200 |
25×25 |
≈1048 |
|
HBSD-48-15 |
4800×1500 |
400 |
8 |
200×200 |
25×25 |
≈1360 |
|
HBSD-54-15 |
5400×1500 |
400 |
8 |
200×200 |
50×50 |
≈1530 |
|
HBSD-60-15 |
6000×1500 |
400 |
8 |
200×200 |
100×100 |
≈1701 |
|
諸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，請聯系我們 |
||||||
注：選擇蜂窩粘接光學平臺時，型號應增加B，如HBSD-12-08B
基本參數：
●支腿外形尺寸: 120×120mm或200×200mm；
●固有頻率:垂直< 6-10HZ；水平< 6-8HZ，(與實際負載相關 )；
●振幅:< 0.004mm；●調節方式:手動扳手調平；
●臺面平面度<0.1mm/（600mm×600mm），臺面粗糙度<0.8μm；
●支腿承載:單根支撐承載350kg；
●隔振方式: 柔性橡膠、阻尼墊；●標準整體高度：800mm（可定制）。
